Hallo zusammen,

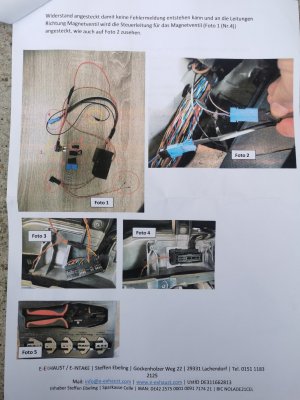

ich suche einen Canbus Stecker(Foto Nr. 3+4) + 2 Steckverbindungen(Foto Nr.2) die sich im Innenraum / Fahrerseite befinden sollten.

Es handelt sich um das zusätzliche Steuergerät von E Exhaust, ich füge die Montageanleitung ein.

Vielleicht kann mir jemand helfen von Euch.

Fzg: Golf 5 R32 / Bj. 6.2006

Dankeschön + LG Wolfgang

Anhänge
  • IMG_20241119_113959.jpg
    2,7 MB · Aufrufe: 15
  • IMG_20241119_113952.jpg
    3,2 MB · Aufrufe: 11
  • Canbus Stecker / Klappensteuerung / Innenraum gesucht Beitrag #2
Silentboy89
Silentboy89
Dabei seit
20.10.2012
Beiträge
460
Punkte Reaktionen
407
Der Stecker von Foto 3+4 ist hinter deinem Tacho (Kombiinstrument)
Den Stecker von Foto nummer 2 musst du anbringen an die Steuerleitung für die Klappe

Zuletzt bearbeitet:
  • Canbus Stecker / Klappensteuerung / Innenraum gesucht Beitrag #3
Wolfgang81
Wolfgang81
Dabei seit
19.11.2024
Beiträge
19
Punkte Reaktionen
11
Ort
Groß Enzersdorf
Muss dafür der Tacho ausgebaut werden?

  • Canbus Stecker / Klappensteuerung / Innenraum gesucht Beitrag #5
Wolfgang81
Wolfgang81
Dabei seit
19.11.2024
Beiträge
19
Punkte Reaktionen
11
Ort
Groß Enzersdorf
Danke für die schnelle Hilfe! Da hätte ich noch lange suchen können.

  • Canbus Stecker / Klappensteuerung / Innenraum gesucht Beitrag #6
Silentboy89
Silentboy89
Dabei seit
20.10.2012
Beiträge
460
Punkte Reaktionen
407
Danke für die schnelle Hilfe! Da hätte ich noch lange suchen können.

Ich habe die Anleitung nicht gelesen, steht das nicht drin?
Ansonsten kann ich Steffen mal ansprechen das er das noch ergänzt.

  • Canbus Stecker / Klappensteuerung / Innenraum gesucht Beitrag #7
Wolfgang81
Wolfgang81
Dabei seit
19.11.2024
Beiträge
19
Punkte Reaktionen
11
Ort
Groß Enzersdorf
Ich habe gelesen in Höhe des Tacho, es steht aber hinter den Tacho! Eindeutig mein Fehler, wer lesen kann ist klar im Vorteil.

Wahrscheinlich die Aufregung 😊

  • Canbus Stecker / Klappensteuerung / Innenraum gesucht Beitrag #8
UweGolf32
UweGolf32
Moderator
Dabei seit
14.10.2015
Beiträge
2.763
Punkte Reaktionen
1.805
Deswegen 💁‍♂️ sind Foren so wichtig 😉
WhatsApp, Facebook usw ist alles oberflächlich, keiner Liest die Nachrichten richtig 🙈 weil manchmal 200 oder mehr.

  • Canbus Stecker / Klappensteuerung / Innenraum gesucht Beitrag #9
Wolfgang81
Wolfgang81
Dabei seit
19.11.2024
Beiträge
19
Punkte Reaktionen
11
Ort
Groß Enzersdorf
Deswegen 💁‍♂️ sind Foren so wichtig 😉
WhatsApp, Facebook usw ist alles oberflächlich, keiner Liest die Nachrichten richtig 🙈 weil manchmal 200 oder mehr.
Du sagst es! Frage nicht was ich für Antworten in einer WhatsApp Gruppe bekommen habe. OHNE WORTE!

  • Canbus Stecker / Klappensteuerung / Innenraum gesucht Beitrag #10
Rene32
Rene32
Dabei seit
09.06.2017
Beiträge
197
Punkte Reaktionen
93
Ich gehe doch davon aus das du CAN Hi und CAN Low abgreifen willst, so dass das Stg die Geschwindkeit mitlesen will.

Nachtrag:
So nun konnte ich mir deine anleitung mal angucken, dafür würde ich unten in den Fußraum gehen um da das CAN Hi und Low abzugreifen, hat HMS bei meinen Fhzg nicht anders gemacht.

Zuletzt bearbeitet:
  • Canbus Stecker / Klappensteuerung / Innenraum gesucht Beitrag #11
Wolfgang81
Wolfgang81
Dabei seit
19.11.2024
Beiträge
19
Punkte Reaktionen
11
Ort
Groß Enzersdorf
Ja stimmt, steht so in der Montageanleitung.

  • Canbus Stecker / Klappensteuerung / Innenraum gesucht Beitrag #12
Rene32
Rene32
Dabei seit
09.06.2017
Beiträge
197
Punkte Reaktionen
93
Ja stimmt, steht so in der Montageanleitung.
Hattest du meinen Nachtrag gelesen? Also ich würde die Tachoeinheit drin lassen und wie HMS das mit ihren CAN Schaltmodul gemacht hat, unten im Fußraum abgreifen, indem du das Kabel vom Gateway abmachst um dir dort CAN Hi und Low abgreifst. Des Weiteren empfehle ich dir zwischen dem CAN-Schaltmodul und dem Fhzg-kabelbaum ein verdrilltes Kabel zu nehmen, weil das weniger anfällig für äußere elektrische Störimpulse ist.

  • Canbus Stecker / Klappensteuerung / Innenraum gesucht Beitrag #13
Wolfgang81
Wolfgang81
Dabei seit
19.11.2024
Beiträge
19
Punkte Reaktionen
11
Ort
Groß Enzersdorf
Hattest du meinen Nachtrag gelesen? Also ich würde die Tachoeinheit drin lassen und wie HMS das mit ihren CAN Schaltmodul gemacht hat, unten im Fußraum abgreifen, indem du das Kabel vom Gateway abmachst um dir dort CAN Hi und Low abgreifst. Des Weiteren empfehle ich dir zwischen dem CAN-Schaltmodul und dem Fhzg-kabelbaum ein verdrilltes Kabel zu nehmen, weil das weniger anfällig für äußere elektrische Störimpulse ist.
Das heisst links unter der Abdeckung vom Motorhauben Griff?

  • Canbus Stecker / Klappensteuerung / Innenraum gesucht Beitrag #14
Rene32
Rene32
Dabei seit
09.06.2017
Beiträge
197
Punkte Reaktionen
93
Das heisst links unter der Abdeckung vom Motorhauben Griff?
Nee, auf der rechten Seite. Das Kabel was zum Gateway (Diagnoseinterface) geht. Also das ist es bei mir das CAN Klappen-Schaltmodul dran und auch das CanCheked Display.

  • Canbus Stecker / Klappensteuerung / Innenraum gesucht Beitrag #15
Wolfgang81
Wolfgang81
Dabei seit
19.11.2024
Beiträge
19
Punkte Reaktionen
11
Ort
Groß Enzersdorf

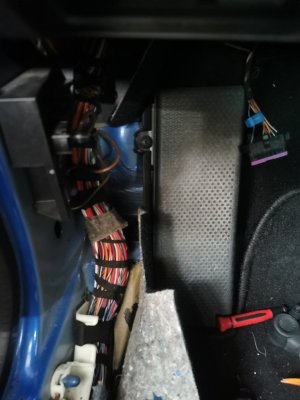

Wenn es hier sein sollte, dann genau so vorgehen wie in der Beschreibung(ohne auspinnen)?

Anhänge
  • IMG_20241119_120120.jpg
    2,2 MB · Aufrufe: 10
  • Canbus Stecker / Klappensteuerung / Innenraum gesucht Beitrag #16
Wolfgang81
Wolfgang81
Dabei seit
19.11.2024
Beiträge
19
Punkte Reaktionen
11
Ort
Groß Enzersdorf
Nee, auf der rechten Seite. Das Kabel was zum Gateway (Diagnoseinterface) geht. Also das ist es bei mir das CAN Klappen-Schaltmodul dran und auch das CanCheked Display.
Sorry habe deine Nachricht zu spät gesehen.

  • Canbus Stecker / Klappensteuerung / Innenraum gesucht Beitrag #17
Wolfgang81
Wolfgang81
Dabei seit
19.11.2024
Beiträge
19
Punkte Reaktionen
11
Ort
Groß Enzersdorf
Nee, auf der rechten Seite. Das Kabel was zum Gateway (Diagnoseinterface) geht. Also das ist es bei mir das CAN Klappen-Schaltmodul dran und auch das CanCheked Display.
Also so wie auf meinen Foto, nur auf der rechten Seite?

  • Canbus Stecker / Klappensteuerung / Innenraum gesucht Beitrag #18
Wolfgang81
Wolfgang81
Dabei seit
19.11.2024
Beiträge
19
Punkte Reaktionen
11
Ort
Groß Enzersdorf
Nee, auf der rechten Seite. Das Kabel was zum Gateway (Diagnoseinterface) geht. Also das ist es bei mir das CAN Klappen-Schaltmodul dran und auch das CanCheked Display.
Einmal geht's noch, laut Montageanleitung sollte es ja links hinter der Abdeckung vom Motorhauben Griff verbaut werden.

Hier meine Frage: laufen dann auf der rechten Seite genau die selben Kabel die ich benötige?

Sorry die vielen Fragen, möchte nur auf Nummer sicher gehen wenn ich es wie HMS mache.

  • Canbus Stecker / Klappensteuerung / Innenraum gesucht Beitrag #19
Rene32
Rene32
Dabei seit
09.06.2017
Beiträge
197
Punkte Reaktionen
93
Ist richtig, frage ruhig.
Eigentlich auch blöd von mir, dir die Position vorzugeben. Mir geht es bloß darum, dass du die Tachoeinheit nicht ausbaust, weil es auch anders geht. HMS hat das Stg beim 5er unter Mittelkonsole verbaut, weil da auch dann ein Taster vor dem Aschenbecher kommt, da wo auch die ESP Taste ist (so bei mir 2012 zumindestens) Ich
Normal kannst du es auch da abgreifen, wo du es gern magst, sofern da CAN Hi/Low vorhanden ist und du auch da platz fürs Stg hast.

Edit: Seh gerade im Anschlussplan von HMS, das die es laut Anleitung auch da beim Haubenöffner verbauen würden (hab ein neues Stg von HMS bekommen, weil mein Tuner das damals entwendet hat und dazu gabs die Anleitung)

Zuletzt bearbeitet:
  • Canbus Stecker / Klappensteuerung / Innenraum gesucht Beitrag #20
Wolfgang81
Wolfgang81
Dabei seit
19.11.2024
Beiträge
19
Punkte Reaktionen
11
Ort
Groß Enzersdorf
Ist richtig, frage ruhig.
Eigentlich auch blöd von mir, dir die Position vorzugeben. Mir geht es bloß darum, dass du die Tachoeinheit nicht ausbaust, weil es auch anders geht. HMS hat das Stg beim 5er unter Mittelkonsole verbaut, weil da auch dann ein Taster vor dem Aschenbecher kommt, da wo auch die ESP Taste ist (so bei mir 2012 zumindestens) Ich
Normal kannst du es auch da abgreifen, wo du es gern magst, sofern da CAN Hi/Low vorhanden ist und du auch da platz fürs Stg hast.

Edit: Seh gerade im Anschlussplan von HMS, das die es laut Anleitung auch da beim Haubenöffner verbauen würden (hab ein neues Stg von HMS bekommen, weil mein Tuner das damals entwendet hat und dazu gabs die Anleitung)
Danke vielmals! Freitag wird es verbaut. Grüße
